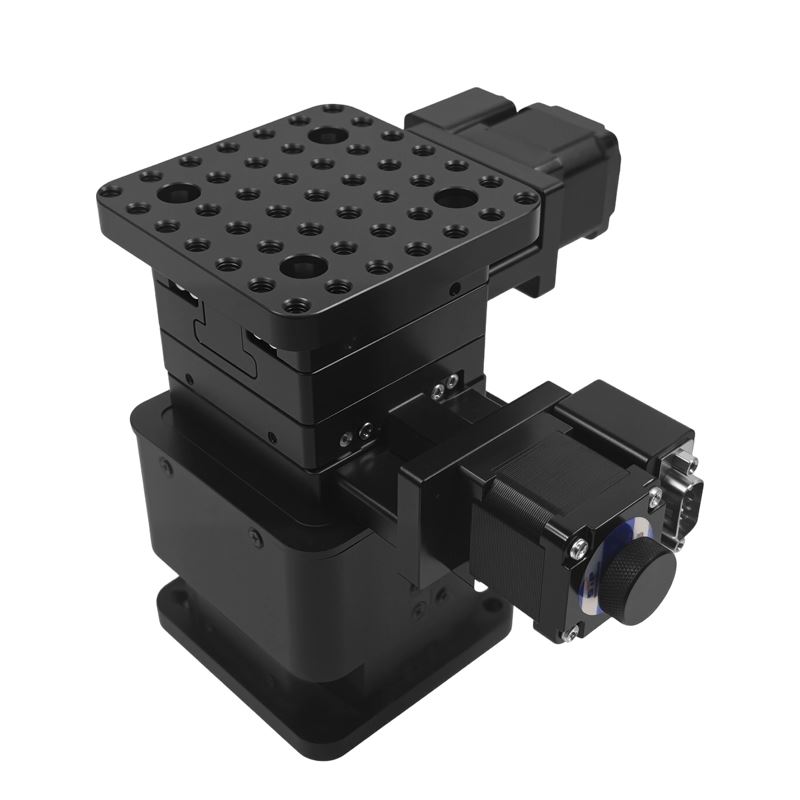

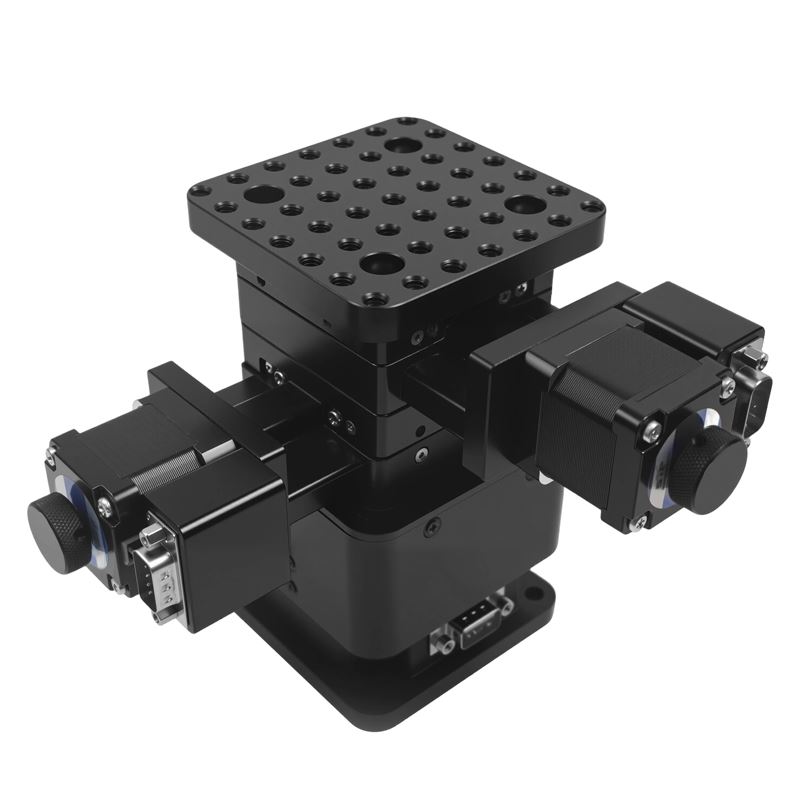

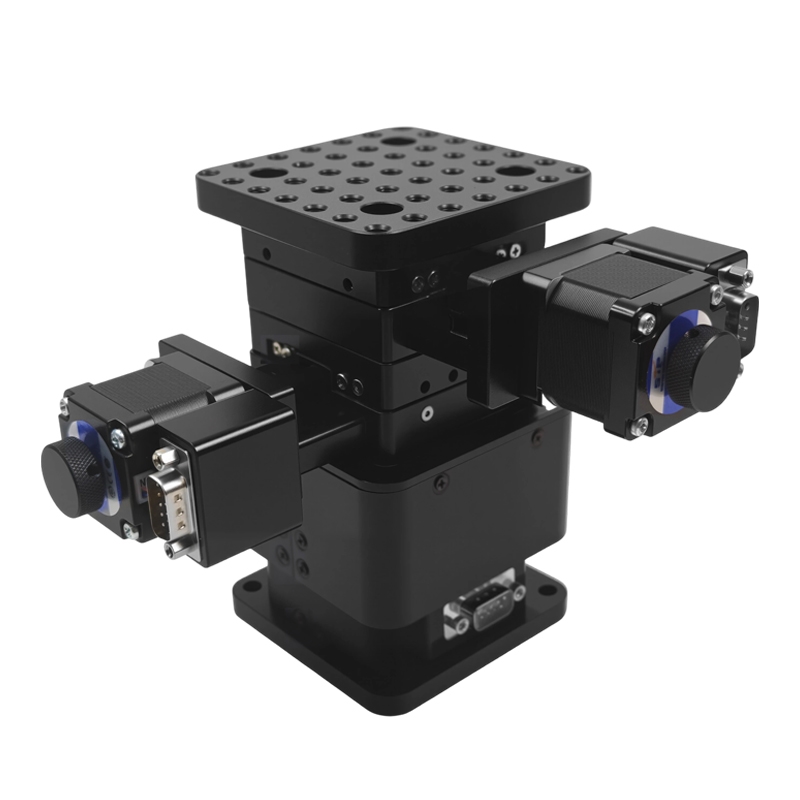

HE110-25+LP20電動三維組合臺 XYZ平移臺 升降臺
產品分類
相關文章





升降臺特點:
絲杠電機省略中間環節,初始高度低;
進口電機,精度高,承載大;
絲桿導程小,分辨率高,反向間隙忽略不計;
多組交叉滾子導軌,穩定性好;
平移臺特點:
進口精密滾珠螺桿驅動,重復定位精度和絕對定位精度好,軸向間隙小,壽命長
導軌采用精密線性滑塊導軌(方形,整體與底板連接),運動舒適,承載大,適合單軸重載或多軸組合使用
精磨電移臺底板和合理的導軌固定方式大大的降低了電移臺的俯仰和偏擺,使運動的直線度和平行度有較大提高
產品參數:
| 平移臺參數 | ||
| 工作臺面 | 65mm×65mm | |
| 行程 | 25mm | |
| 步進電機 | 35步進電機+滾珠絲桿φ8×P1 | |
| 導軌 | 十字交叉滾柱導軌 | |
| 步距角 | 1.8° | |
| 相電流 | 0.8A | |
| 分辨率 整步/半步 | 5μm/2.5μm | |
| Z大速度 | 3mm/sec | |
| 重復定位精度 | ±3μ | |
| 絕對定位精度 | 10μ | |
| 平行度 | 30μm | |
| 運動的平行度 | 10μm | |
| 承重 | 平行:10kgf(98N) 垂直:5kgf(49N) | |
| 自重 | 1.1kg | |
| 材料表面處理 | 鋁-黑色陽極氧化處理 | |
| 升降臺參數 | ||
| 結構描述 | 行程 | 20mm |
| 臺面尺寸 | 86×86mm | |
| 絲杠 | 直推電機絲杠 | |
| 導程 | 0.794MM | |
| 導軌形式 | 交叉滾子導軌 | |
| 主要材料 | 鋁合金 | |
| 表面處理 | 黑色氧化 | |
| 自重 | 1.5kg | |
| 精度描述 | 分辨率 | 7.938μm (無細分) 0.397μm (20細分) |
| 速度 | ≤5mm/sec | |
| 精度 | 8μm | |
| 承載能力 | 10kg | |
| 空行程 | 5μm | |
| 平行度 | 50μm | |
| 運動平行度 | 15μm | |
| 俯仰 | 25" | |
產品尺寸:
